Qu'est-ce qu'un four rotatif continu ?
Un four rotatif est un long cylindre incliné qui tourne lentement sur son axe tandis que le matériau le traverse, de l'entrée à la sortie. La rotation est essentielle : elle maintient les solides en vrac en mouvement constant, exposant chaque particule à la paroi chauffée et évitant ainsi l'agglomération, les zones mortes et les variations de température qui affectent les fours statiques.
Dans une four rotatif à flux continuLa matière entre par une extrémité, traverse des zones de température progressivement croissante, puis sort par l'autre extrémité à l'état modifié — séchée, calcinée, frittée ou chimiquement transformée — sans aucune interruption de la chaîne de production. Ce flux continu fait du four rotatif l'élément central de nombreux procédés thermiques industriels à grand volume, allant des précurseurs de matériaux pour batteries aux oxydes de terres rares.
L'enveloppe du four, généralement en acier au carbone ou en acier inoxydable de haute qualité, est l'élément technique essentiel. Elle doit conserver son intégrité structurelle à haute température, transmettre la chaleur uniformément de l'extérieur vers le matériau intérieur et résister aux cycles thermiques pendant des années d'utilisation. Le mode de chauffage de cette enveloppe détermine la quasi-totalité des performances du système.
Comment fonctionne le chauffage par induction sur une coque en rotation
Le principe de fonctionnement repose sur la loi de Faraday relative à l'induction électromagnétique. Une série de bobines de cuivre, enroulées autour de la paroi extérieure du four et restant parfaitement immobiles, est alimentée par un courant alternatif de moyenne fréquence. Ce courant alternatif produit un champ magnétique variable qui pénètre dans l'enveloppe du four.
Comme la coque est constituée d'un matériau conducteur (acier au carbone ou acier inoxydable), la variation du flux magnétique induit des courants de Foucault qui circulent à l'intérieur même de sa paroi. Ces courants rencontrent la résistance électrique du métal et, selon la loi de Joule (P = I²R), cette résistance convertit directement l'énergie électrique en chaleur. La paroi de la coque devient ainsi son propre élément chauffant.
Un second effet intervient également dans les coques ferromagnétiques : le champ magnétique alternatif provoque un réalignement continu des domaines magnétiques, un processus appelé pertes par hystérésis, qui génère de la chaleur supplémentaire, notamment en dessous du point de Curie du matériau. Au-dessus du point de Curie, le matériau devient paramagnétique et l’échauffement est alors uniquement dû aux pertes par courants de Foucault, qui restent importantes avec un choix judicieux de la fréquence.
Une enveloppe qui chauffe de l'intérieur, rayonnant et conduisant la chaleur vers le matériau qu'elle contient. La bobine elle-même, enroulée à partir d'un tube de cuivre refroidi à l'eau ou d'un câble haute fréquence isolé, reste à une température proche de la température ambiante tout au long du processus.
Avantages du chauffage par induction par rapport aux méthodes conventionnelles
L'avantage en termes d'efficacité du chauffage par induction provient de l'endroit où la chaleur est générée. Dans un four indirect à gaz, un brûleur produit des gaz de combustion qui transfèrent la chaleur par convection et rayonnement vers l'extérieur de l'enceinte. Les pertes s'accumulent à chaque étape : combustion incomplète, gaz de combustion chauds s'échappant du système, pertes par rayonnement des chambres de combustion exposées et pertes par conduction à travers les structures de support.
Dans un système à induction, l'énergie électrique est convertie en chaleur à l'intérieur même de la paroi du cylindre. Il n'y a ni combustion, ni gaz de combustion, ni fluide caloporteur intermédiaire susceptible de perdre de l'énergie. Les pertes dans le serpentin représentent environ 2 % de la puissance absorbée ; l'électronique de commande ajoute 2 à 3 % supplémentaires. La couverture isolante qui entoure le serpentin retient l'énergie restante à la surface du cylindre. Le rendement thermique du système dépasse constamment 95 %.
« Le taux d'utilisation de la chaleur atteint 98 %. Seul le canon est chauffé, tandis que les composants environnants restent froids, éliminant ainsi l'inertie thermique qui oblige les systèmes à gaz à tourner au ralenti à température ambiante entre les cycles de production. »
- KETCHAN Induction Équipe d'ingénierie
Cela modifie également la vitesse de chauffage. La chaleur étant générée dans la paroi de la cuve plutôt que transmise lentement par une flamme externe, les fours à induction atteignent les températures cibles beaucoup plus rapidement. Les temps de démarrage et de transition entre les points de consigne de température sont réduits de plus de 50 % par rapport aux fours indirects à gaz équivalents, ce qui se traduit directement par une diminution des produits non conformes lors de la montée en puissance et une plus grande flexibilité du planning de production.

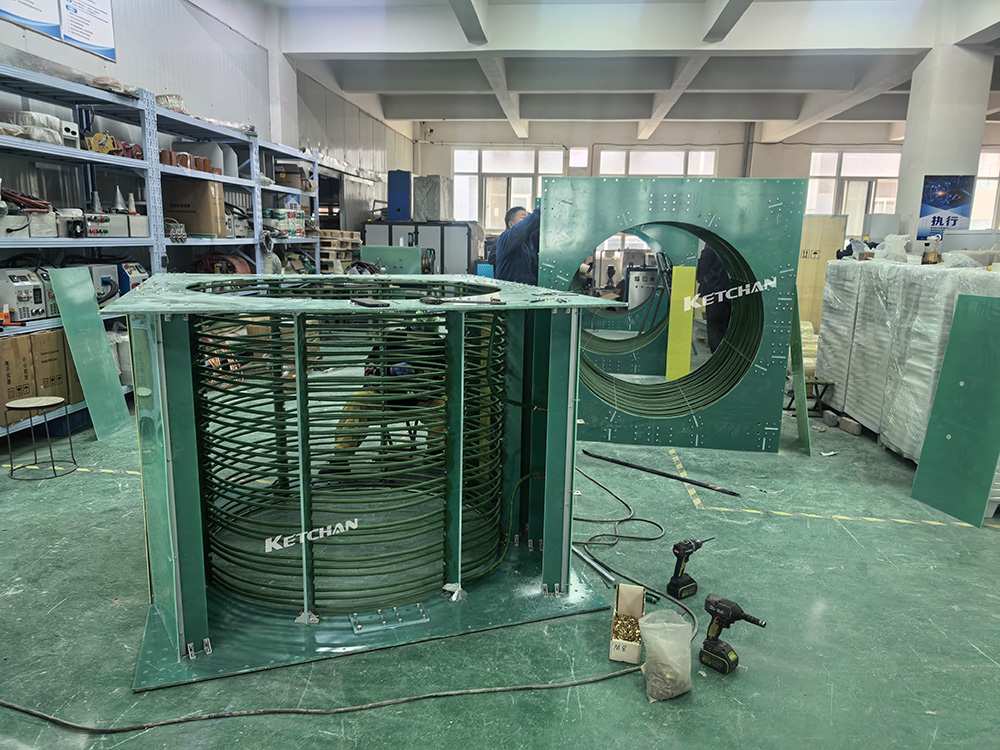

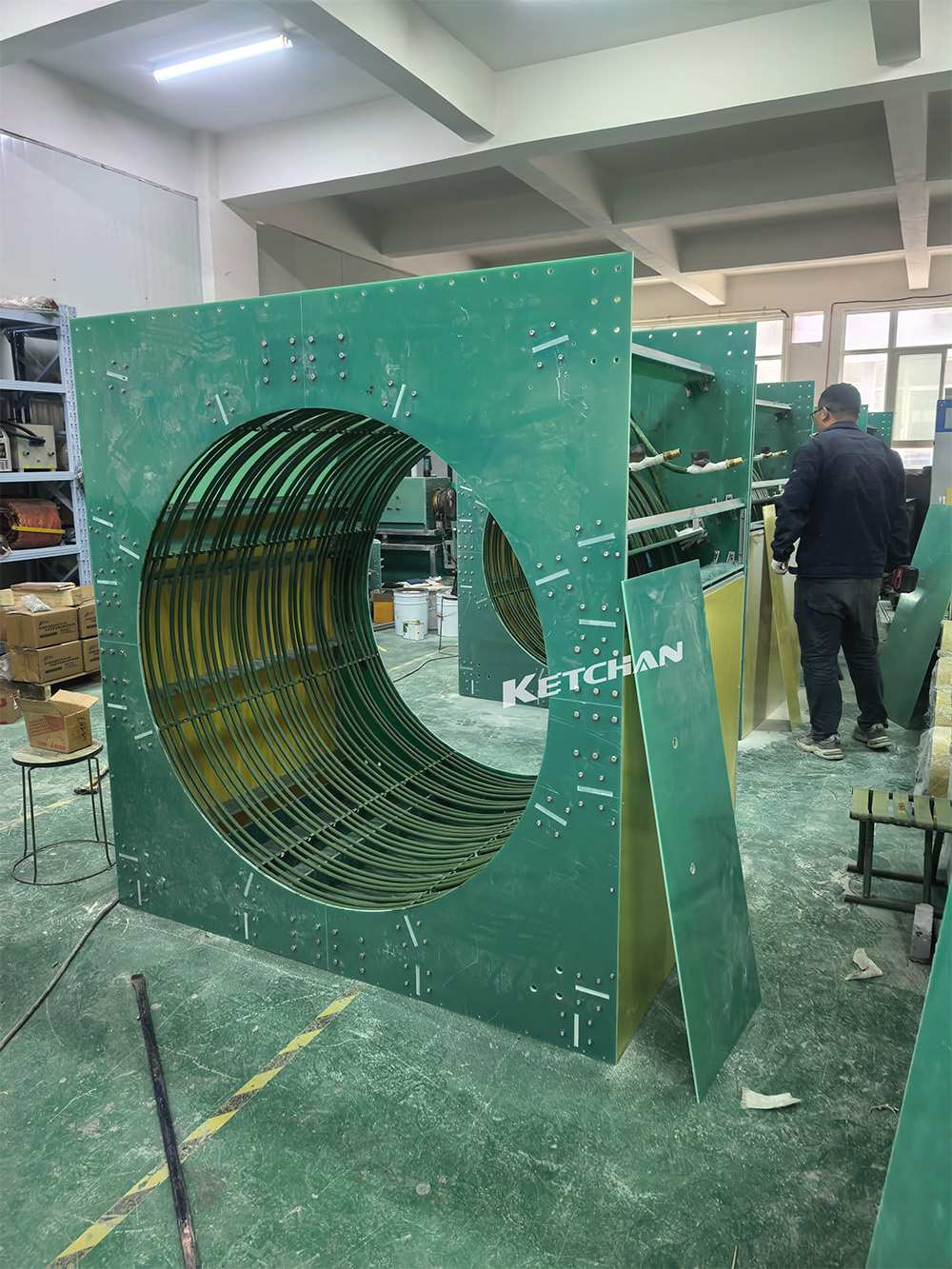

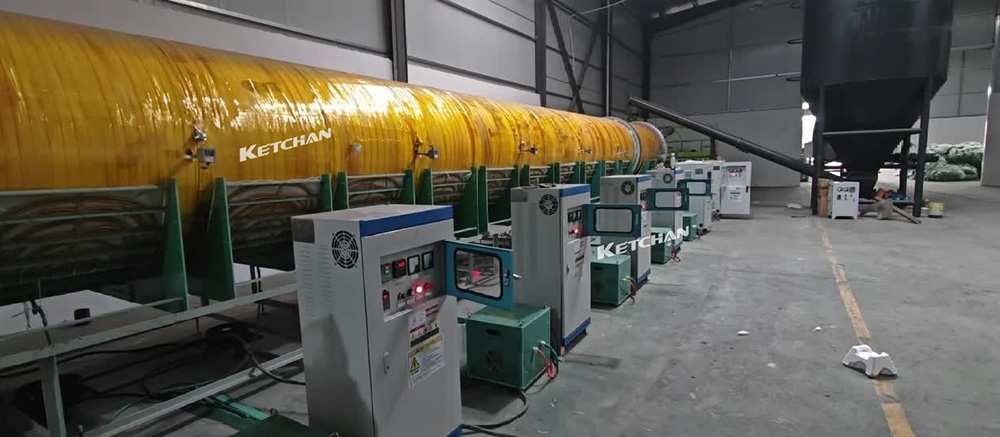

Photos d'applications de fours rotatifs
Principaux avantages par rapport au chauffage conventionnel
- Chauffage circonférentiel uniforme — sans points chauds
Un brûleur à gaz chauffe préférentiellement le fond ou une paroi de l'enceinte du four, s'appuyant sur le rayonnement et la convection pour homogénéiser la température sur toute la circonférence. En pratique, une parfaite uniformité circonférentielle n'est jamais atteinte. Des bobines d'induction entourent le cylindre à 360°. Chaque degré d'arc reçoit la même densité de flux magnétique, produisant une enceinte pratiquement isotherme en section transversale. Pour les matériaux sensibles à la surcalcination — précurseurs de cathodes de batteries, céramiques spéciales, oxydes de terres rares — cette homogénéité n'est pas un simple confort ; c'est une exigence de qualité.
- Absence de produits de combustion — contrôle de l'atmosphère propre
En l'absence de brûleur, l'intérieur du four ne contient que les éléments délibérément introduits par les ingénieurs. L'azote, l'argon, l'hydrogène ou de l'air dosé avec précision peuvent être fournis dans des proportions définies, sans interférence du CO₂, de la vapeur d'eau ou des NOₓ que la combustion produit inévitablement. Pour la calcination sous atmosphère réductrice ou inerte — essentielle pour les anodes en graphite, certains composés de terres rares et les matériaux catalytiques — il s'agit d'un avantage fondamental du procédé.
- Contrôle précis et rapide de la température
La puissance de chauffage par induction est modulée électroniquement en quelques millisecondes. Un régulateur PID, comparant la mesure effectuée par un thermocouple à la consigne, permet d'augmenter ou de réduire la puissance de chauffage quasi instantanément, maintenant ainsi la température de la paroi du four à ±2–5 °C. Les systèmes à gaz réagissent à l'échelle de temps de la dynamique de combustion et de l'inertie thermique – soit plusieurs ordres de grandeur plus lentement – et sont fondamentalement limités par le délai entre la modification de la position de la vanne et la diffusion de la chaleur à l'enveloppe du four.
- Longue durée de vie du système de chauffage
Il n'y a ni résistances, ni chambres de combustion réfractaires, ni gicleurs susceptibles de se dégrader ou d'être remplacés périodiquement. La bobine d'induction, fonctionnant à une température proche de la température ambiante derrière son isolation, a une durée de vie de plusieurs années, et non de quelques mois. La maintenance se limite à des inspections périodiques de la bobine et à des contrôles de routine de l'électronique de puissance — des opérations qui nécessitent rarement d'arrêt de production.
- Zéro émission de combustion sur site
L'absence de combustion signifie l'absence d'équipement de traitement des gaz de combustion, d'obligation de déclaration des émissions de CO₂ au point d'utilisation et d'exigence de surveillance des NOₓ à proximité du four. Face au durcissement des réglementations environnementales et aux exigences de comptabilisation interne du carbone, le remplacement des fours à combustible par le chauffage par induction permet une réduction immédiate et vérifiable des émissions de portée 1, sans modification du profil thermique du procédé.
- Sécurité opérationnelle inhérente
Il n'y a ni flamme nue, ni stockage de combustible sur site, ni risque d'inflammation par fuite de gaz à proximité du four. Le boîtier de la bobine reste à température ambiante pendant toute la durée de fonctionnement, réduisant ainsi les risques de brûlures pour le personnel travaillant à proximité. Ceci simplifie la classification de sécurité de la zone de travail et diminue les coûts liés à l'assurance et à la conformité.
Comparatif direct : Chauffage par induction, par gaz et par résistance
| Critère | Chauffage par induction | Chauffage indirect au gaz | Résistance électrique |
|---|---|---|---|
| Efficacité thermique | ✔ >95% | ✗ 50-70% | 80-90% |
| Uniformité du chauffage | ✔ circonférentiel à 360° | ✗ Inégal par conception | Bon, dépendant de la zone |
| Réponse de température | ✔ Quasi instantané (ms) | ✗ Lent — délai de combustion | Modérée |
| Température de fonctionnement maximale | Jusqu'à 1 200 °C | Jusqu'à 1 200 °C | ~1 100 °C (limité par le fil) |
| Contrôle de l'atmosphère | ✔ Excellent — pas de gaz de combustion | ✗ Contamination par CO₂ et H₂O | ✔ Bon |
| Émissions sur site | ✔ Zero | ✗ CO₂, NOₓ | ✔ Zero |
| Durée de vie de l'élément chauffant | ✔ Très longue durée (la bobine reste froide) | Usure modérée du brûleur | ✗ Court-circuit — oxydation du fil |
| Vitesse de démarrage/transition | ✔ Rapide | ✗ Lent | Modérée |
| Sécurité opérationnelle | ✔ Pas de flamme, pas de stockage de carburant | ✗ Gaz combustible sur place | ✔ Pas de flamme |
Applications recommandées
La combinaison d'une température précise, d'une atmosphère propre et d'une uniformité thermique à 360° fait des fours rotatifs continus à induction la solution de choix pour une catégorie spécifique de matériaux de grande valeur et exigeants en termes de qualité. Les secteurs suivants présentent l'adéquation technique et économique la plus évidente.
Matériaux de batterie au lithium
Calcination des précurseurs de cathode LFP, des matériaux ternaires NCM/NCA, de l'oxyde de lithium-cobalt et des matériaux d'anode en graphite. Un chauffage uniforme évite la surcalcination localisée qui dégrade les performances électrochimiques. L'utilisation d'une atmosphère inerte protège les anodes en carbone de l'oxydation pendant le frittage.
Régénération au charbon actif
Le charbon actif usé issu du traitement de l'eau ou de la récupération des solvants peut être régénéré thermiquement à 700–950 °C. Le chauffage par induction permet un cycle rapide et propre, sans les gaz de combustion qui recontamineraient la surface du charbon régénéré.
Calcination des oxydes de terres rares
La conversion des hydroxydes ou carbonates de terres rares en oxydes stables exige des plages de température précises. La régulation par induction assure le maintien de ces plages de température de manière fiable tout au long des cycles de production en continu, réduisant ainsi les rendements non conformes par rapport aux systèmes à gaz.
Matériaux magnétiques et électroniques
Les poudres de ferrite, les composites magnétiques doux et les poudres céramiques de qualité électronique nécessitent une atmosphère exempte de contamination et des tolérances de température très strictes. Les fours à induction répondent parfaitement à ces deux exigences.
Céramiques et pigments de spécialité
Les pigments et poudres fonctionnelles à base d'alumine, de zircone et de dioxyde de titane de haute pureté nécessitent une calcination sans contamination gazeuse. La constance des propriétés des particules, lot après lot, dépend de l'uniformité de la température obtenue par induction.
Supports de catalyseurs et zéolites
Activation et régénération des supports de catalyseur à 400–900 °C sous atmosphère contrôlée. La possibilité de passer rapidement d'un milieu oxydant à un milieu inerte au sein d'un même four constitue un avantage considérable en ingénierie des procédés.
Kaolin et minéraux non métalliques
La production de métakaolin, d'argile silex calcinée et les procédés de calcination de minéraux similaires bénéficient de l'efficacité énergétique et du coût d'exploitation par tonne plus faible que permet le chauffage par induction à l'échelle de la production continue.
Métallurgie des poudres et oxydes métalliques
Oxydation à haute température des oxydes de fer, de cobalt, de zinc, de molybdène et de vanadium, ainsi que réactions de réduction sur des poudres métalliques, où la pureté de l'atmosphère détermine directement la stœchiométrie et la composition de phase du produit.
Qu'est-ce qu'un KETCHAN Le système ressemble à ce qu'il paraît en pratique
KETCHANLes unités de chauffage par induction pour fours rotatifs sont des armoires électriques modulaires sur pied, intégrant l'onduleur à fréquence variable, l'électronique de régulation PID et le circuit de refroidissement par eau. Chaque armoire est reliée à un segment de bobine dédié, fixé autour du fourreau du four. Plusieurs armoires sont disposées le long du four afin de créer des zones de chauffage indépendantes ; une caractéristique essentielle pour les procédés exigeant des profils de température distincts entre l'alimentation et la décharge.
Les serpentins sont conçus sur mesure en fonction du diamètre du four, du matériau de la paroi et de la température cible. Des couvertures d'isolation thermique sont placées entre le serpentin et l'atmosphère afin de minimiser les pertes de chaleur par rayonnement de la surface de la paroi. Les serpentins sont bobinés à partir de câbles haute fréquence prévus pour un fonctionnement continu et, comme ils ne supportent aucune charge thermique (la paroi assurant l'intégralité du chauffage), leur durée de vie est limitée par la fatigue électrique et non thermique.
L'électronique de puissance est conçue autour d'onduleurs résonants à IGBT fonctionnant à moyenne fréquence. Ceci permet un transfert d'énergie efficace vers les parois des fours, quelle que soit leur épaisseur ou la qualité du matériau, sans réglage manuel. Les parois en acier au carbone et en acier inoxydable sont compatibles ; le ferromagnétisme de l'acier inoxydable étant inférieur à celui de l'acier doux, il est compensé par un ajustement de la fréquence et de la densité de puissance dans les paramètres programmables de l'onduleur.
D'un point de vue d'intégration, KETCHAN Les systèmes se connectent au système SCADA ou DCS de l'usine via les protocoles standard Modbus ou Ethernet, permettant de gérer les points de consigne de température, les niveaux de puissance et les états d'alarme à partir de l'infrastructure de salle de contrôle existante sans matériel IHM supplémentaire.
Questions fréquemment posées
Quelle plage de températures peut atteindre un four rotatif à induction ?
KETCHAN Les systèmes à induction pour fours rotatifs fonctionnent entre 300 °C et 1 200 °C environ. La limite supérieure est déterminée par les propriétés structurelles de l'alliage de la cuve du four, et non par le système à induction lui-même. Pour les procédés nécessitant des températures supérieures à 1 100 °C, on préconise l'utilisation de cuves en acier inoxydable fortement allié ou en Inconel.
Le four doit-il cesser de tourner pendant le chauffage par induction ?
Non, c'est là l'une des principales réussites techniques de sa conception. Les bobines d'induction sont fixes et l'entrefer entre la bobine et l'enveloppe reste constant quelle que soit la vitesse de rotation. Le four tourne normalement tout au long du cycle de chauffage, préservant ainsi tous ses avantages en matière de brassage du matériau et d'homogénéité thermique.
Quels matériaux de coque de four sont compatibles avec le chauffage par induction ?
Toute enveloppe métallique conductrice est compatible. L'acier au carbone offre le couplage le plus efficace grâce à son ferromagnétisme. L'acier inoxydable austénitique (304, 316L) convient également ; il chauffe uniquement par courants de Foucault, contrairement à l'acier au carbone qui nécessite un mécanisme combinant hystérésis et courants de Foucault, mais qui requiert une densité de puissance légèrement supérieure. KETCHANparamètres système de .
Le système peut-il gérer plusieurs zones de température indépendantes sur le même four ?
Oui. Chaque armoire électrique contrôle indépendamment son propre segment de bobine. Un four à trois zones de chauffage — par exemple, une zone de préchauffage à 400 °C, une zone de calcination à 900 °C et une zone de maintien à 850 °C — utiliserait trois armoires, chacune avec sa propre consigne de température et sa propre boucle de régulation PID.
Comment ce système permet-il de réduire les coûts d'exploitation par rapport au chauffage au gaz ?
L'avantage principal réside dans l'efficacité : convertir plus de 95 % de l'énergie consommée en chaleur de procédé, contre 50 à 70 % avec le gaz, permet de réduire proportionnellement la consommation d'énergie pour une même puissance thermique. Des économies supplémentaires sont réalisées grâce à la suppression des consommables de combustion, à la réduction des coûts de maintenance (absence de gicleurs, de chambres de combustion réfractaires et de systèmes d'évacuation des fumées) et à l'élimination des coûts liés à la mise en conformité avec les normes d'émissions. Le délai d'amortissement dépend des tarifs locaux de l'électricité et du gaz.
